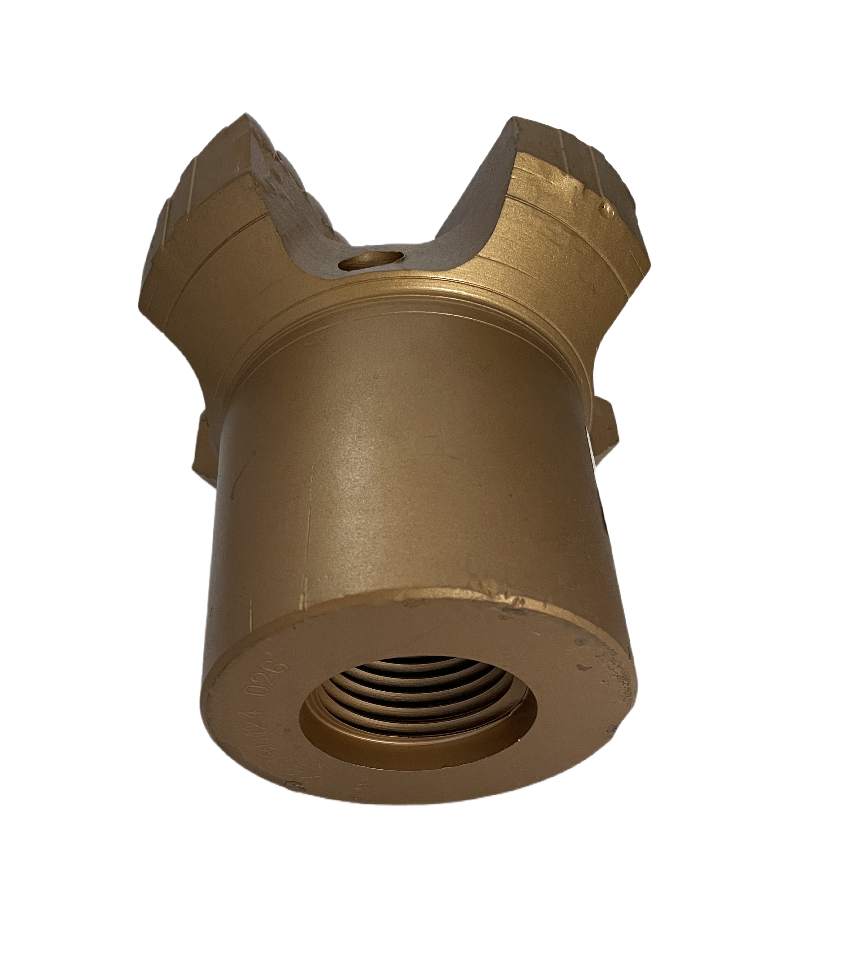

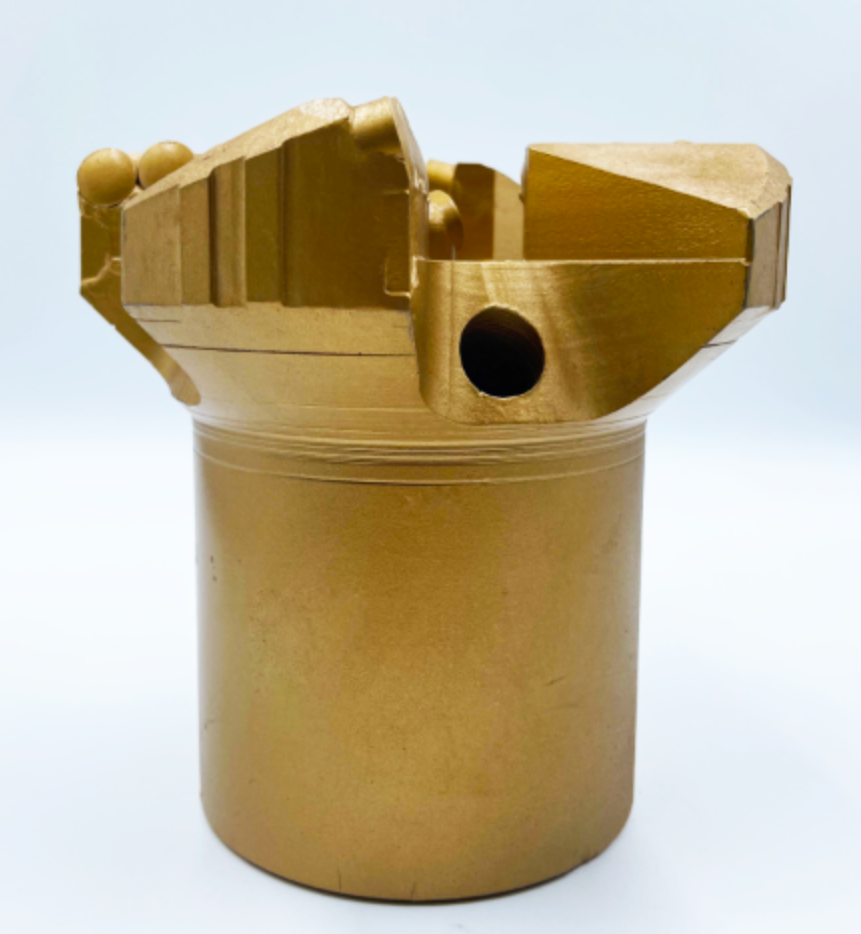

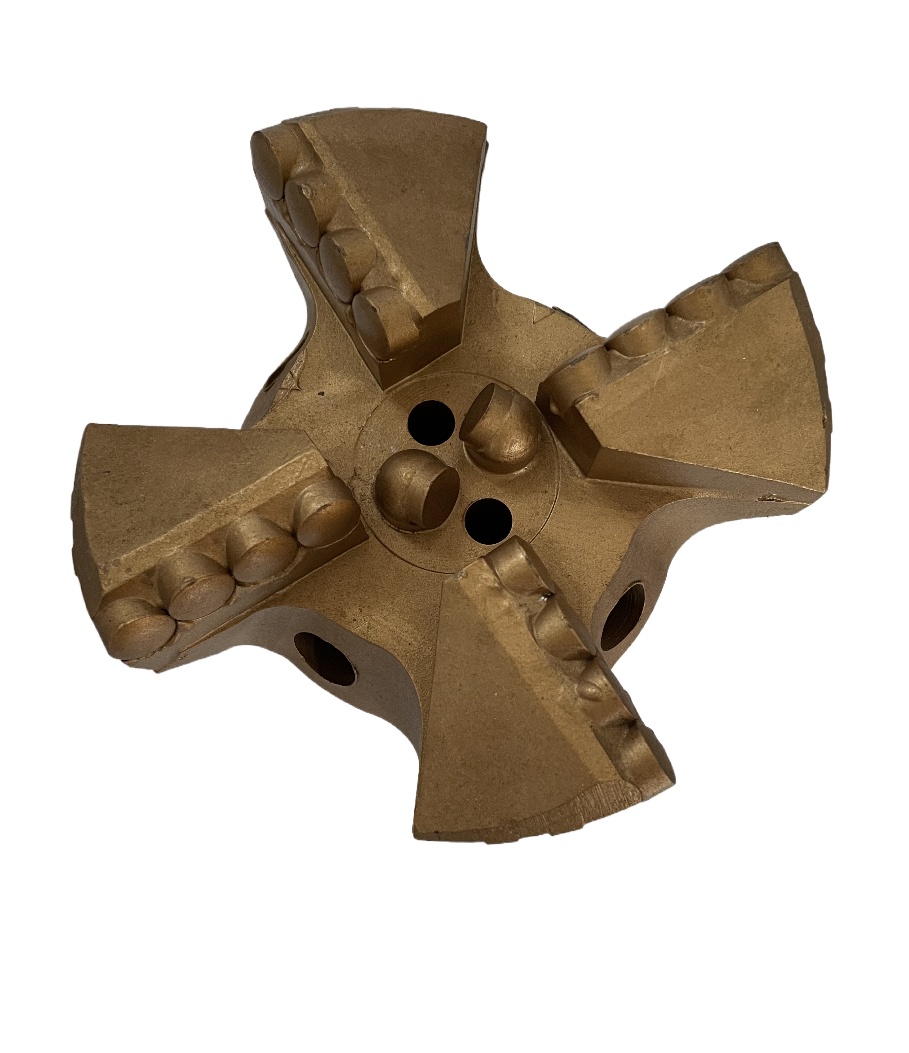

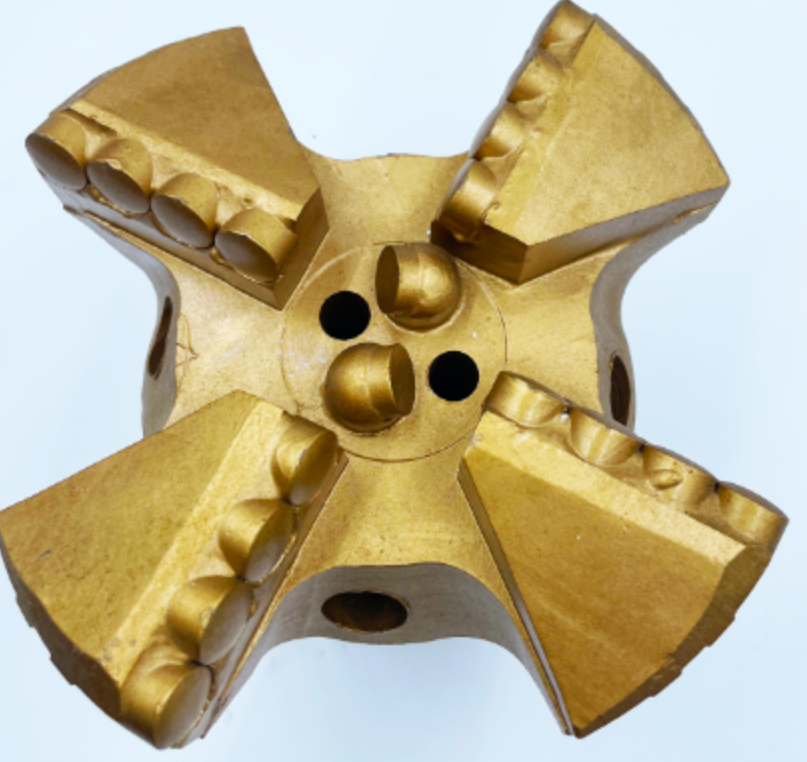

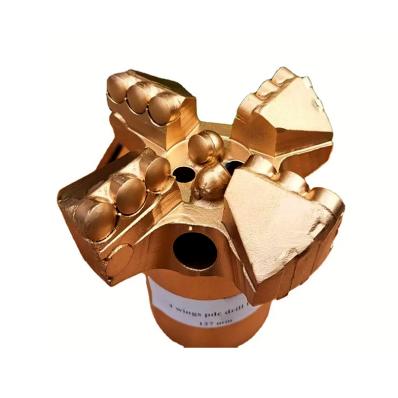

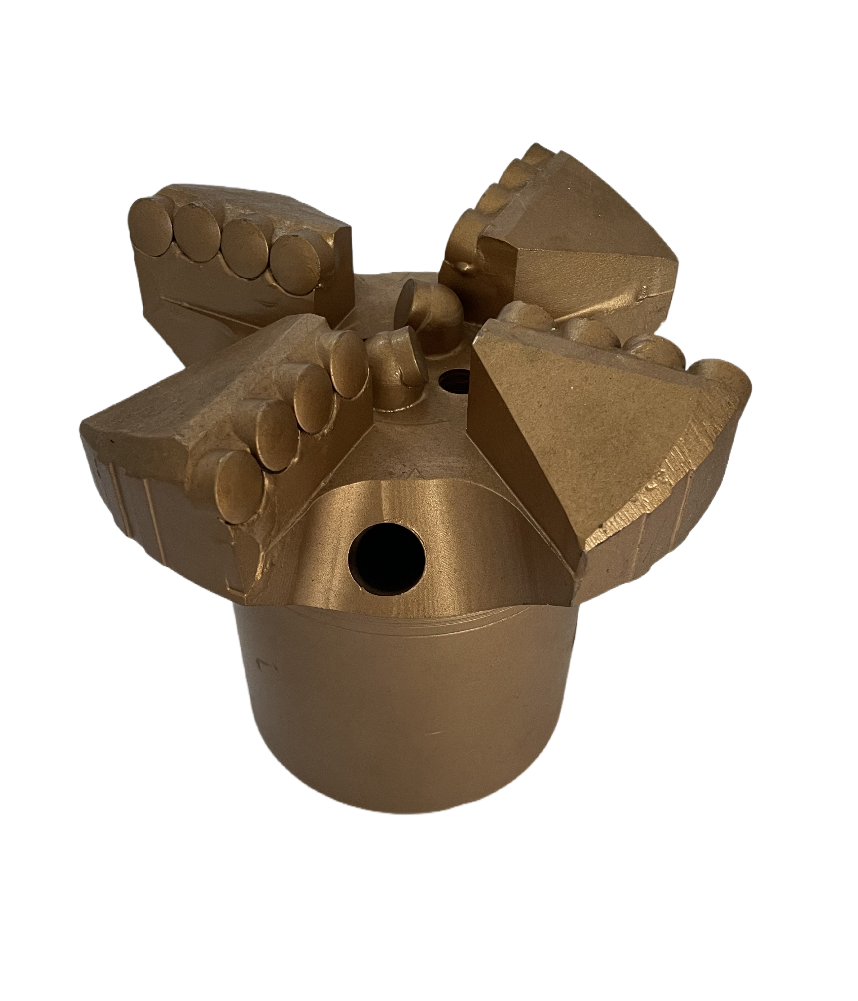

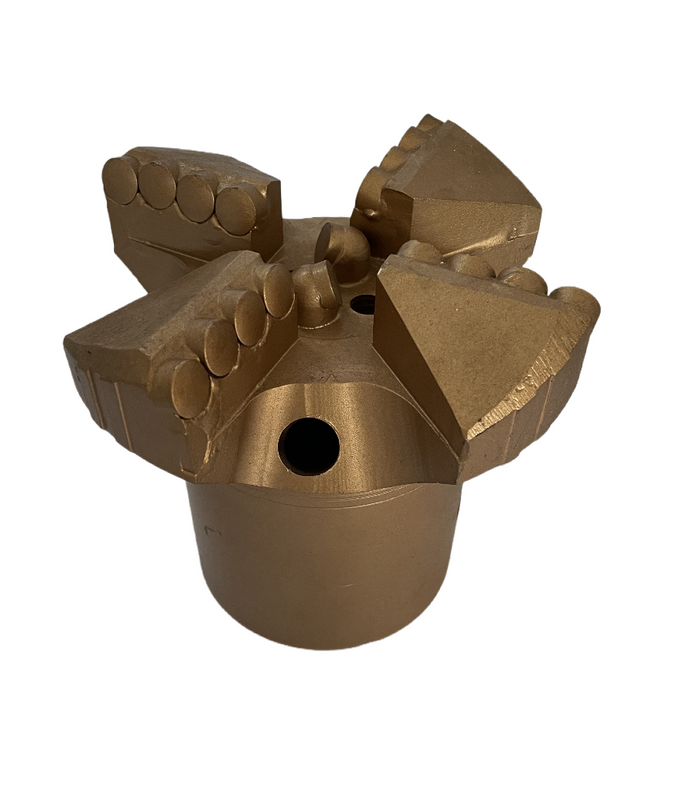

La broca PDC cóncava de 4 alas es una herramienta de perforación de alta estabilidad diseñada para formaciones de dureza media. Al combinar una estructura de corte agresiva de cuatro hojas con un perfil cóncavo autocentrante, esta broca garantiza una penetración rápida y al mismo tiempo mantiene una rectitud excepcional del pozo. Está diseñado específicamente para aplicaciones exigentes como drenaje de gas de minas de carbón, exploración de agua y proyectos de estudios geológicos donde la estabilidad es primordial.
Características clave
Estabilidad superior (diseño de 4 alas): la geometría de cuatro hojas ofrece una mayor superficie de contacto en comparación con las brocas de 3 alas, lo que reduce significativamente la vibración y mejora la calidad del orificio.
Perfil cóncavo autocentrante: el diseño interno en forma de V guía la broca a lo largo del camino previsto, evitando eficazmente la desviación del pozo en estratos heterogéneos.
Estructura de corte PDC premium: Equipada con cortadores PDC de alto rendimiento que brindan excelente resistencia al desgaste y resistencia al impacto para una vida útil prolongada.
Eficiencia hidráulica mejorada: Cuenta con grandes ranuras para desechos y orificios de agua ubicados con precisión para garantizar una rápida evacuación de los recortes y evitar que las brocas se formen bolas en formaciones pegajosas.
Cuerpo de acero duradero: mecanizado con precisión a partir de acero de aleación de alta calidad con un revestimiento de oro anticorrosión para una máxima integridad estructural.
| Característica | Especificación |
| Tipo de broca | Broca PDC cóncava de 4 alas |
| Material del cuerpo | Acero de aleación de alta resistencia |
| Rango de formación | De suave a medio duro (arenisca, piedra caliza, esquisto) |
| Tecnología de corte | PDC premium resistente a impactos |
| Conexión | Estándar API/Subprocesamiento personalizado |
| Solicitud | Minería, Desgasificación, Pozo de Agua, Exploración |
¿Qué broca cóncava es la adecuada para usted?
Elija nuestra broca cóncava de 3 alas si su prioridad es la máxima velocidad de penetración en formaciones blandas consistentes como lutitas blandas o lutitas. Ofrece la mejor holgura hidráulica para evitar que la broca se enrolle.
Elija nuestra broca cóncava de 4 alas si necesita mayor estabilidad y precisión de pozo , especialmente en formaciones de dureza media o estratos intercalados. Su diseño de 4 hojas proporciona una experiencia de perforación más suave y una vida útil más larga para proyectos de agujeros profundos.
| Criterios de comparación | Broca cóncava de 3 alas | Broca cóncava de 4 alas | Consejos de selección |
Estabilidad | Bien | Superior | Más hojas significan un contacto más estable con la pared del agujero; el diseño de 4 alas minimiza la vibración de manera más efectiva. |
ROP |
Agresivo |
Rápido y robusto | La broca de 3 alas tiene una superficie de corte más pequeña y una mayor agresividad, lo que la hace ideal para formaciones donde la máxima velocidad es la prioridad. |
rubor | Extremadamente grande | Grande | La broca de 3 alas ofrece mayor espacio libre, lo que la hace menos propensa a formar bolas en formaciones de arcilla altamente pegajosas. |
Durabilidad | Promedio | Extendido | El diseño de 4 alas distribuye la carga entre más cortadores, lo que reduce el desgaste individual y da como resultado una vida útil general más larga. |
Profundidad adecuada del agujero | Poco profundo/ Perforación convencional | Profundo / Perforación de Precisión | La broca de 4 alas demuestra una rectitud superior y es más adecuada para mantener la trayectoria en agujeros profundos. |
Calificación | Coeficiente de Protodyakonov (f) | Formaciones/rocas representativas | Brocas recomendadas |
Grado 1 (suelo suelto) | 0,3~1,0 | Loess secundario, roca roja secundaria, arena blanda sin grava/brecha, diatomita | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 2 (roca suelta) | 1~2 | Roca amarilla, suelo rojo, arcilla turbosa, suelo arenoso, formaciones tipo caolín | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 3 (roca ligeramente blanda) | 2~4 | Esquisto/pizarra/roca pastante/esquisto/capa de arena microcementada fuertemente erosionada | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 4 (Roca ligeramente blanda) | 4~6 | Esquisto, esquisto arenoso, esquisto bituminoso, esquisto carbonáceo, esquisto calcáreo, capa intermedia de esquisto arenoso, piedra caliza arcillosa | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grado 5 (Rock ligeramente duro) | 6~8 | Capa de grava, capa de piedra triturada, pizarra arcillosa derrumbada, pizarra verde de sericita-clorita, esquisto, piedra caliza, mármol | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 6 a 7 (rock medio-duro) | 8~12 | Clorita, mica, pizarra, roca de madera seca, esquisto, caliza silicificada, calcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 8 y 9 (hard rock) | 12~16 | Roca de mica silicificada, gneis, basalto, diorita, piroxenita, cuarzo, pórfido de Anshan | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC, broca tricónica |
Grados 10 a 11 (rock extremadamente duro) | 16~18 | Granito, granodiorita, gneis, riolita, cuarcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Matriz plana, Broca tricónica |
Grado 12 (Rock extremadamente duro) | 18~20+ | Cuarcita, jaspe, hornfels, corindón, cuarzo, pedernal, jaspe | Broca de escariado PDC, Matriz plana, Broca tricónica |
