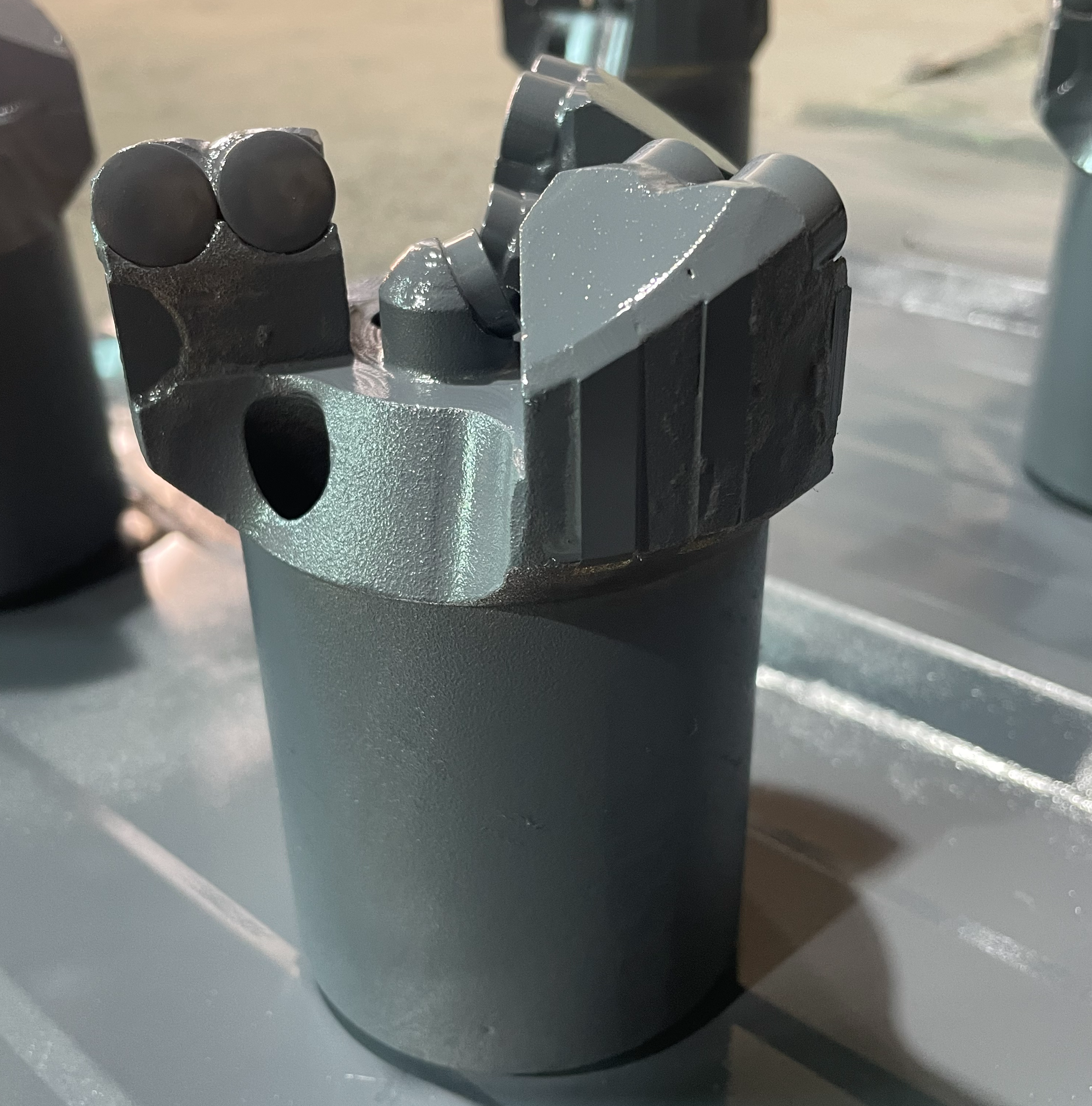

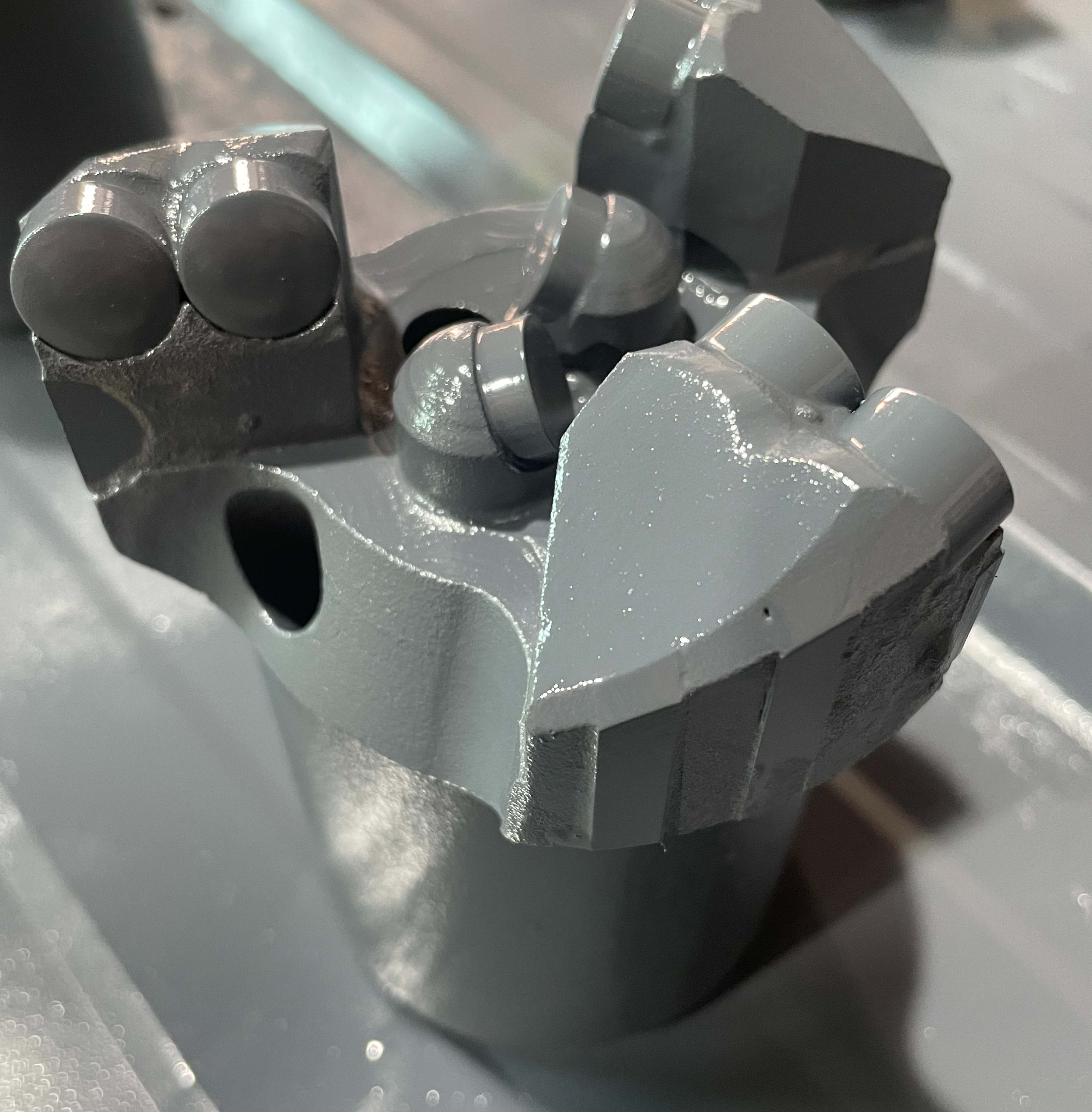

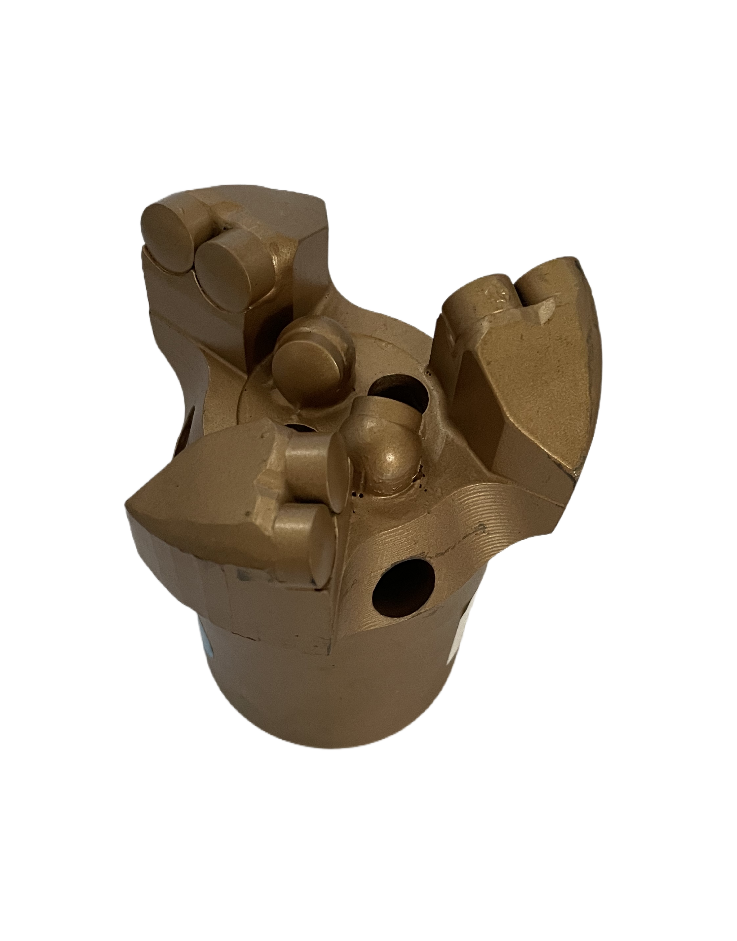

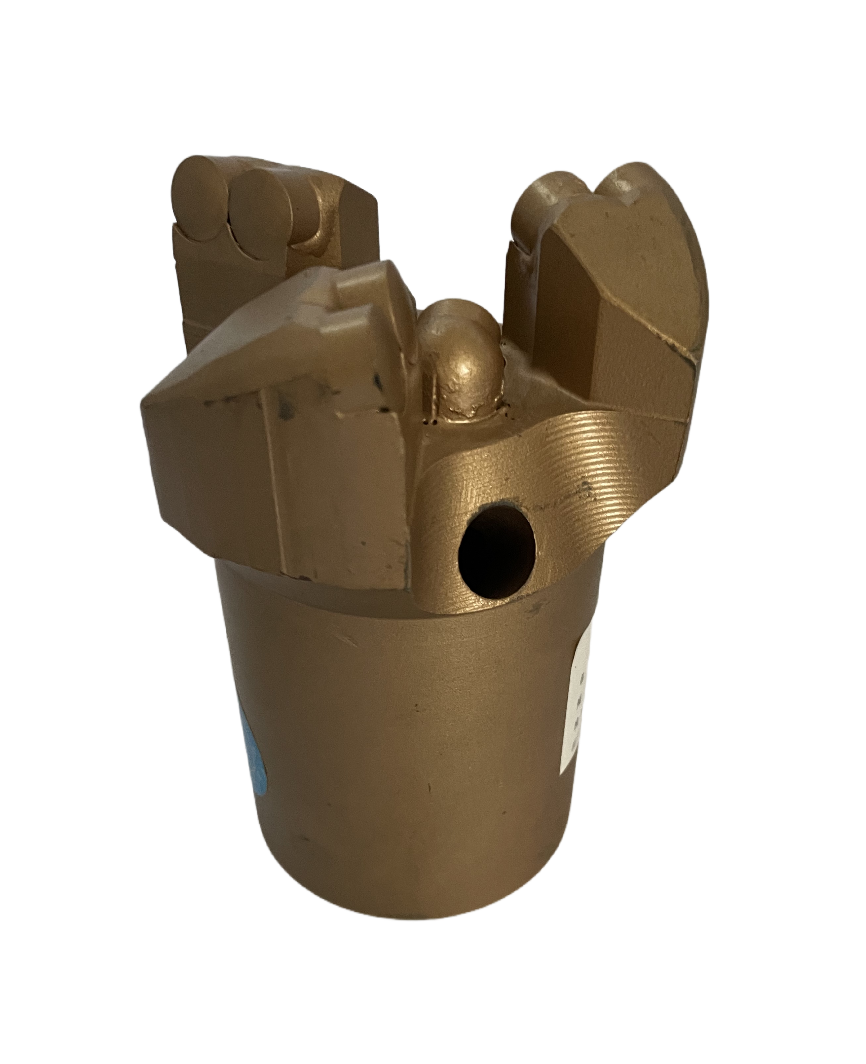

La broca PDC cóncava de 3 alas es una solución de perforación premium diseñada para máxima estabilidad y altas tasas de penetración (ROP) en formaciones suaves a medias. Su exclusivo perfil cóncavo crea un efecto de autocentrado, lo que reduce significativamente las vibraciones laterales y garantiza una excelente rectitud del pozo. Esta broca se usa ampliamente en la desgasificación de minas de carbón, pozos de inyección de agua y exploración geológica.
Características clave
Diseño cóncavo autocentrante: la geometría interna en forma de V proporciona un seguimiento superior de la broca, evitando la desviación incluso en estratos complejos.
Estructura agresiva de 3 alas: Minimiza el área de contacto con la formación para ofrecer velocidades de perforación más rápidas y una eficiencia de torsión mejorada.
Cortadores PDC de primera calidad: Equipados con insertos PDC de alta resistencia al impacto que mantienen los bordes cortantes afilados para una vida útil prolongada.
Sistema de puerto de flujo grande: cuenta con múltiples boquillas de chorro de alta velocidad y ranuras profundas para desechos para la evacuación inmediata de los recortes y un enfriamiento eficiente de las brocas.
Cuerpo de acero forjado de precisión: Fabricado con acero de aleación de alta calidad con un revestimiento anticorrosión duradero para una máxima integridad estructural.
| Característica | Especificación |
| Tipo de broca | Broca PDC cóncava de 3 alas |
| Material del cuerpo | Acero de aleación de alta resistencia |
| Solicitud | Minería, Desgasificación, Lechada, Pozo de Agua |
| Rango de formación | Suave a medio (arenisca, esquisto, piedra caliza) |
| Tecnología de corte | PDC industrial resistente a impactos |
| Tamaño del cortador | 13 mm / 16 mm / 19 mm |

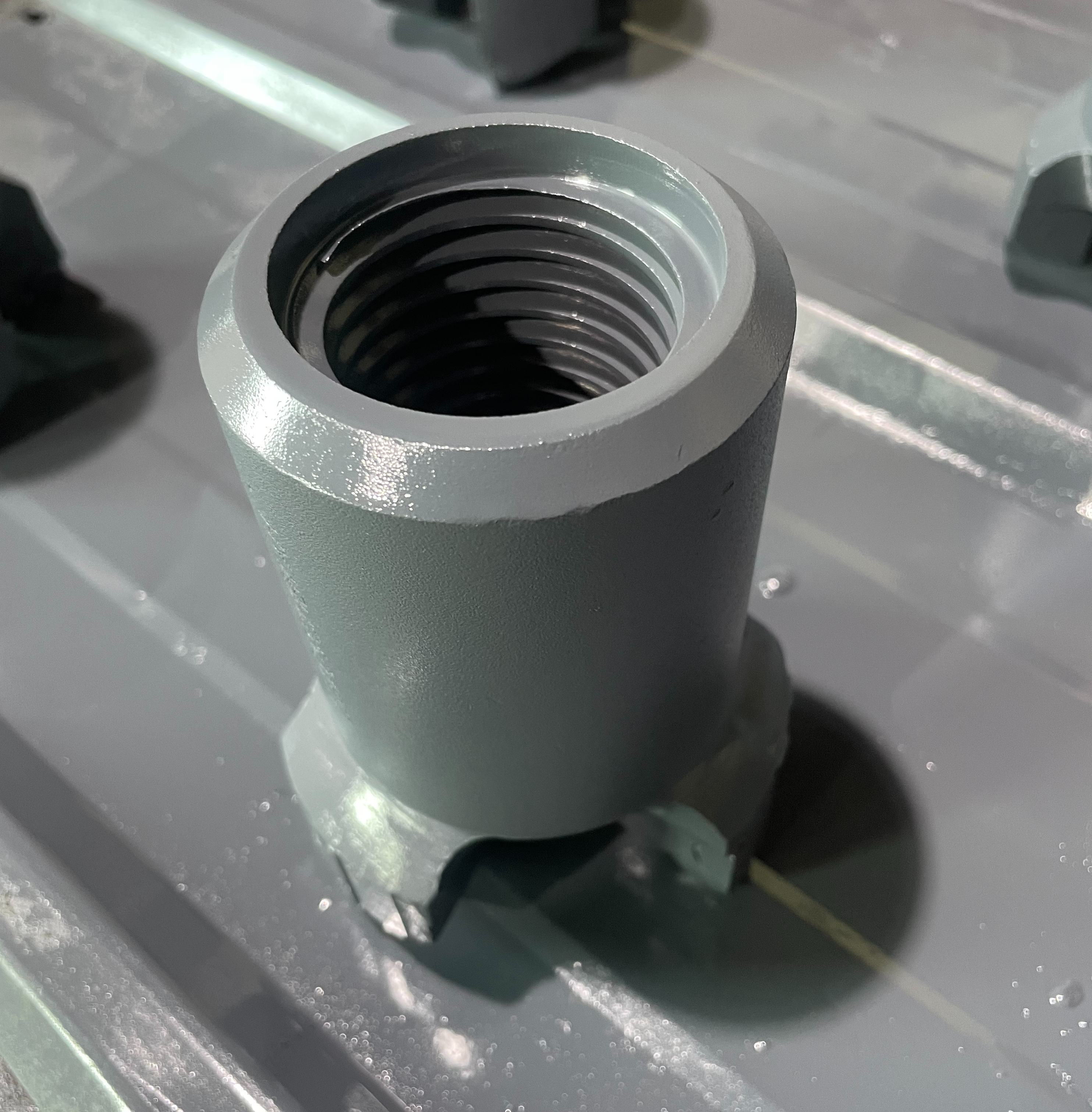

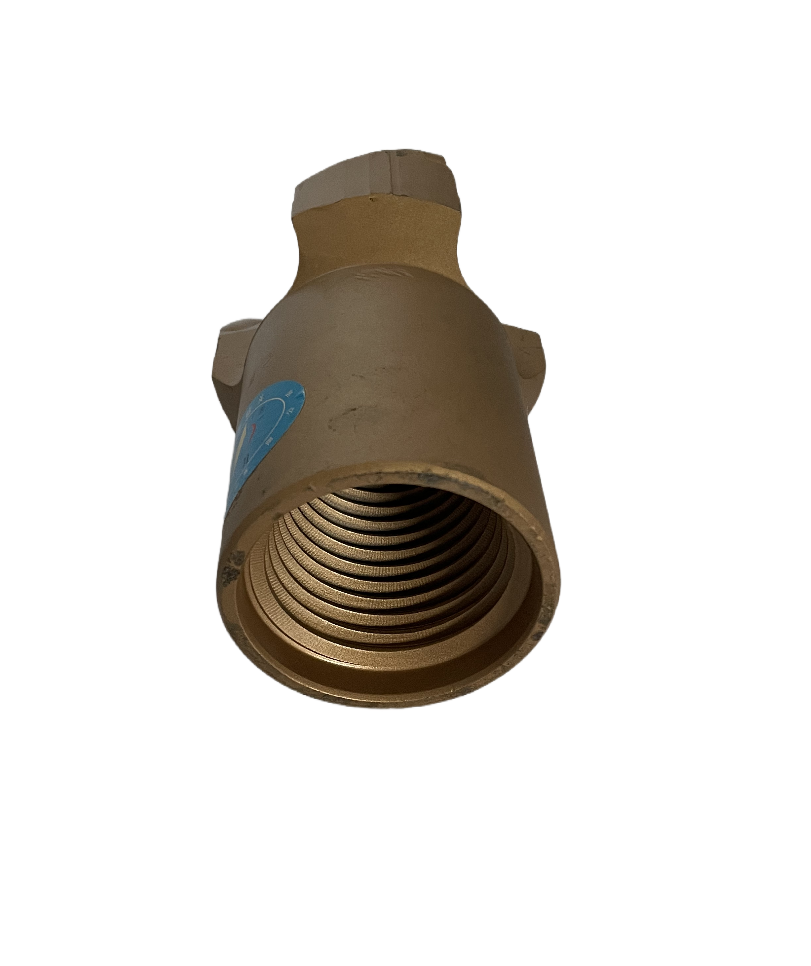

| Conexión de hilo | Estándar API / Hilo personalizado |
Campos de aplicación principales
Gestión de minería y gas: ampliamente utilizado para la perforación de pozos de drenaje de gas en minas de carbón, donde el diseño cóncavo garantiza la rectitud del pozo en largas distancias.
Exploración geológica: actúa como una broca sin extracción de núcleos de alta eficiencia para una rápida penetración a través de formaciones de dureza media como arenisca y esquisto.
Pozos de agua y perforación geotérmica: Diseñado para penetrar los largueros de roca dura que se encuentran durante la construcción de pozos de agua.
Calificación | Coeficiente de Protodyakonov (f) | Formaciones/rocas representativas | Brocas recomendadas |
Grado 1 (suelo suelto) | 0,3~1,0 | Loess secundario, roca roja secundaria, arena blanda sin grava/brecha, diatomita | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 2 (roca suelta) | 1~2 | Roca amarilla, suelo rojo, arcilla turbosa, suelo arenoso, formaciones tipo caolín | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 3 (roca ligeramente blanda) | 2~4 | Esquisto/pizarra/roca pastante/esquisto/capa de arena microcementada fuertemente erosionada | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 4 (Roca ligeramente blanda) | 4~6 | Esquisto, esquisto arenoso, esquisto bituminoso, esquisto carbonáceo, esquisto calcáreo, capa intermedia de esquisto arenoso, piedra caliza arcillosa | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grado 5 (Rock ligeramente duro) | 6~8 | Capa de grava, capa de piedra triturada, pizarra arcillosa derrumbada, pizarra verde de sericita-clorita, esquisto, piedra caliza, mármol | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 6 a 7 (rock medio-duro) | 8~12 | Clorita, mica, pizarra, roca de madera seca, esquisto, caliza silicificada, calcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 8 y 9 (hard rock) | 12~16 | Roca de mica silicificada, gneis, basalto, diorita, piroxenita, cuarzo, pórfido de Anshan | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC, broca tricónica |
Grados 10 a 11 (rock extremadamente duro) | 16~18 | Granito, granodiorita, gneis, riolita, cuarcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Matriz plana, Broca tricónica |
Grado 12 (Rock extremadamente duro) | 18~20+ | Cuarcita, jaspe, hornfels, corindón, cuarzo, pedernal, jaspe | Broca de escariado PDC, Matriz plana, Broca tricónica |
