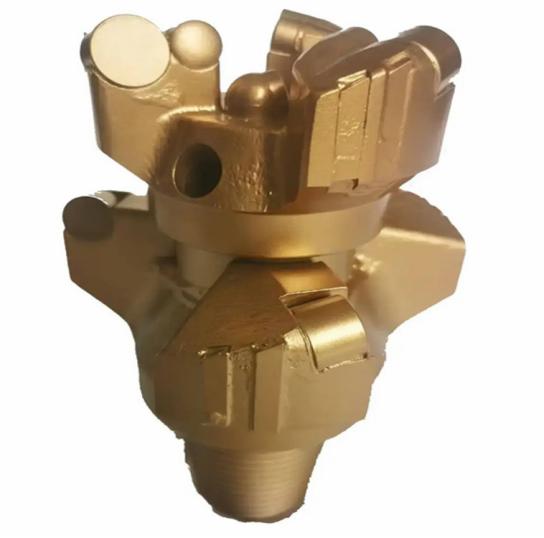

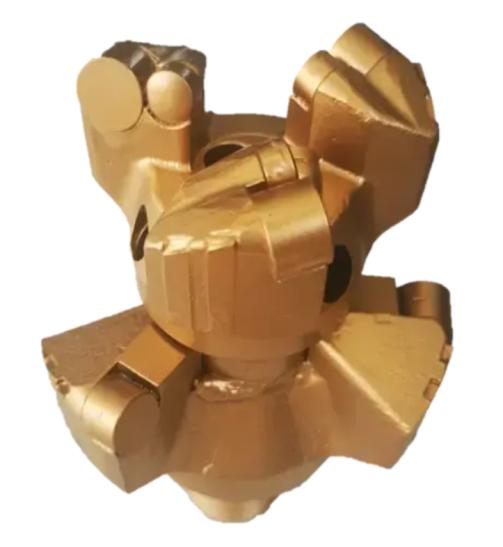

La broca PDC combinada es una herramienta de perforación de alto rendimiento diseñada para corte en múltiples etapas y máxima eficiencia en formaciones complejas. Su exclusivo diseño de estructura dual integra una agresiva cara de corte escalonada con una base robusta, lo que le permite realizar tanto la penetración inicial como la ampliación del orificio simultáneamente. Esta broca es la principal opción para perforación direccional horizontal (HDD), pilotes de cimientos y exploración de pozos profundos donde la estabilidad y la velocidad son fundamentales.
Características clave
Estructura de corte de múltiples etapas: El diseño de la torre escalonada permite un compromiso progresivo de la formación, lo que reduce significativamente la vibración y garantiza un pozo más recto.
Diseño híbrido integrado: combina la rápida penetración de una broca de arrastre con la estabilidad de una broca escalonada, lo que la hace muy versátil para distintos estratos.
Cortadores de PDC reforzados: equipados con inserciones de PDC de primera calidad, resistentes a impactos, estratégicamente ubicadas para soportar un alto torque y desgaste abrasivo.
Eliminación superior de desechos: Diseñado con grandes canales de flujo hidráulico para evitar que la broca se forme bolas y garantizar una rápida evacuación de los recortes durante la perforación de gran volumen.
Cuerpo de acero de alta resistencia: mecanizado por CNC a partir de acero de aleación de primera calidad y tratado térmicamente para una máxima durabilidad en entornos de alto estrés.
| Característica | Especificación |
| Tipo de broca | Broca PDC tipo paso híbrido/combinado |
| Material del cuerpo | Acero de aleación forjado de alta calidad. |
| Estructura de corte | Diseño de escalones PDC de varios niveles |
| Solicitud | Escariado de discos duros, pozos de agua de gran diámetro, apilamiento |
| Rango de formación | De suave a medio duro (arcilla, arenisca, esquisto) |
| Conexión de hilo | API estándar/soporte personalizado |

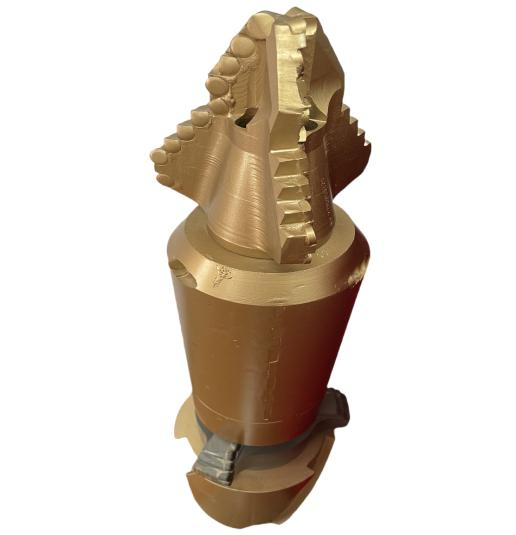

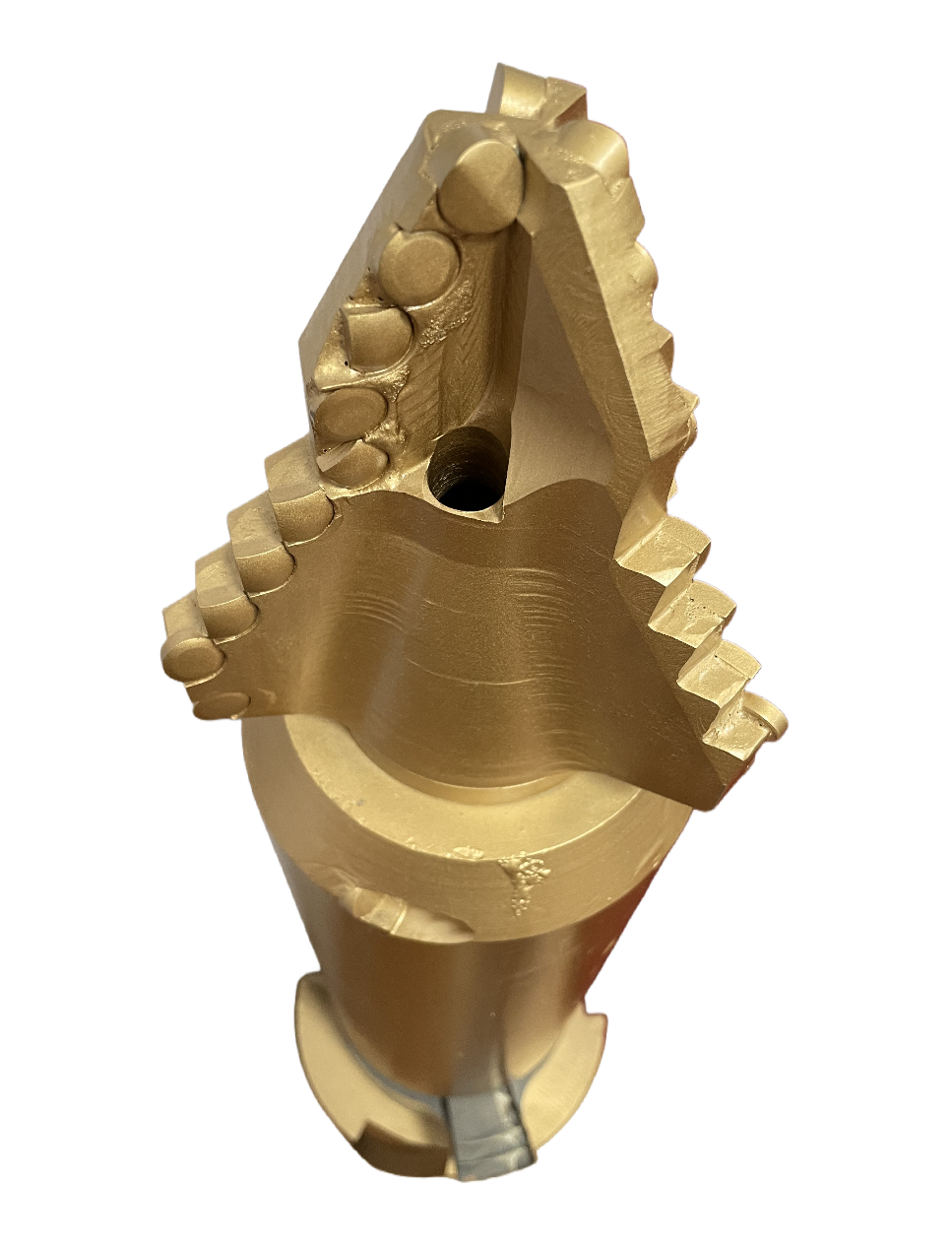

Corte combinado: la estructura escalonada de múltiples etapas permite una penetración de la formación y una calibración del pozo más eficientes.
Estabilidad mejorada: su cuerpo alargado proporciona un excelente rendimiento de centrado, evitando eficazmente la desviación en proyectos de pozos profundos.
Ingeniería de larga duración: la densidad de corte reforzada en puntos críticos extiende significativamente la vida útil en condiciones operativas exigentes.
Calificación | Coeficiente de Protodyakonov (f) | Formaciones/rocas representativas | Brocas recomendadas |
Grado 1 (suelo suelto) | 0,3~1,0 | Loess secundario, roca roja secundaria, arena blanda sin grava/brecha, diatomita | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 2 (roca suelta) | 1~2 | Roca amarilla, suelo rojo, arcilla turbosa, suelo arenoso, formaciones tipo caolín | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 3 (roca ligeramente blanda) | 2~4 | Esquisto/pizarra/roca pastante/esquisto/capa de arena microcementada fuertemente erosionada | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 4 (Roca ligeramente blanda) | 4~6 | Esquisto, esquisto arenoso, esquisto bituminoso, esquisto carbonáceo, esquisto calcáreo, capa intermedia de esquisto arenoso, piedra caliza arcillosa | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grado 5 (Rock ligeramente duro) | 6~8 | Capa de grava, capa de piedra triturada, pizarra arcillosa derrumbada, pizarra verde de sericita-clorita, esquisto, piedra caliza, mármol | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 6 a 7 (rock medio-duro) | 8~12 | Clorita, mica, pizarra, roca de madera seca, esquisto, caliza silicificada, calcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 8 y 9 (hard rock) | 12~16 | Roca de mica silicificada, gneis, basalto, diorita, piroxenita, cuarzo, pórfido de Anshan | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC, broca tricónica |
Grados 10 a 11 (rock extremadamente duro) | 16~18 | Granito, granodiorita, gneis, riolita, cuarcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Matriz plana, Broca tricónica |
Grado 12 (Rock extremadamente duro) | 18~20+ | Cuarcita, jaspe, hornfels, corindón, cuarzo, pedernal, jaspe | Broca de escariado PDC, Matriz plana, Broca tricónica |
