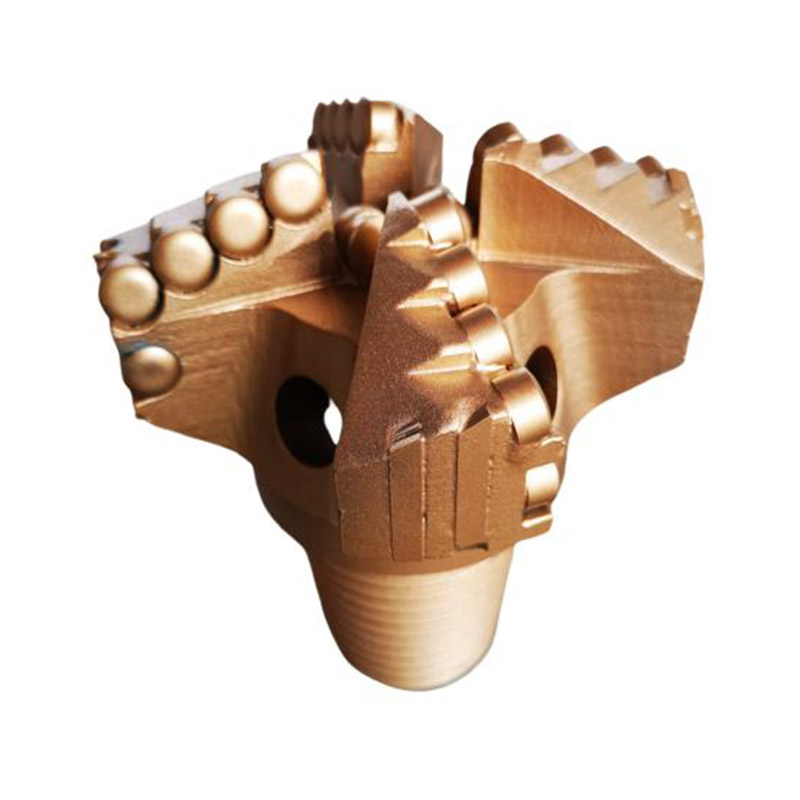

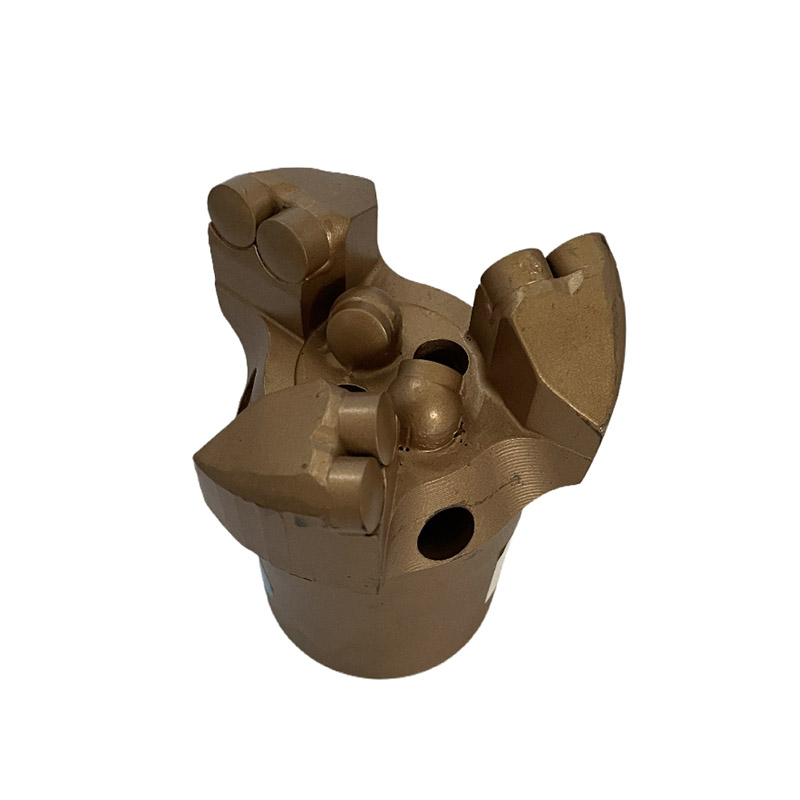

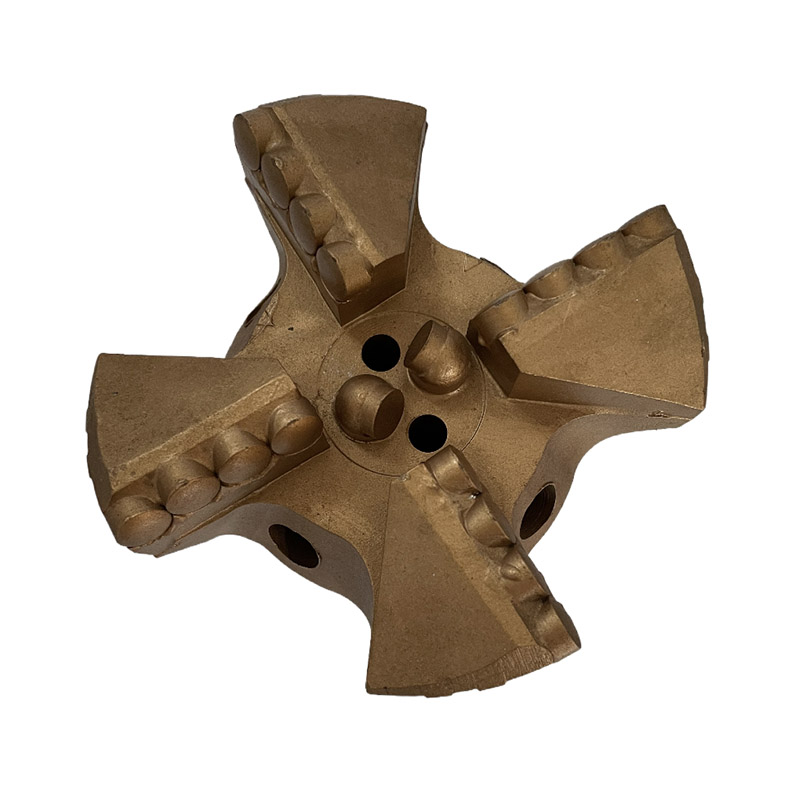

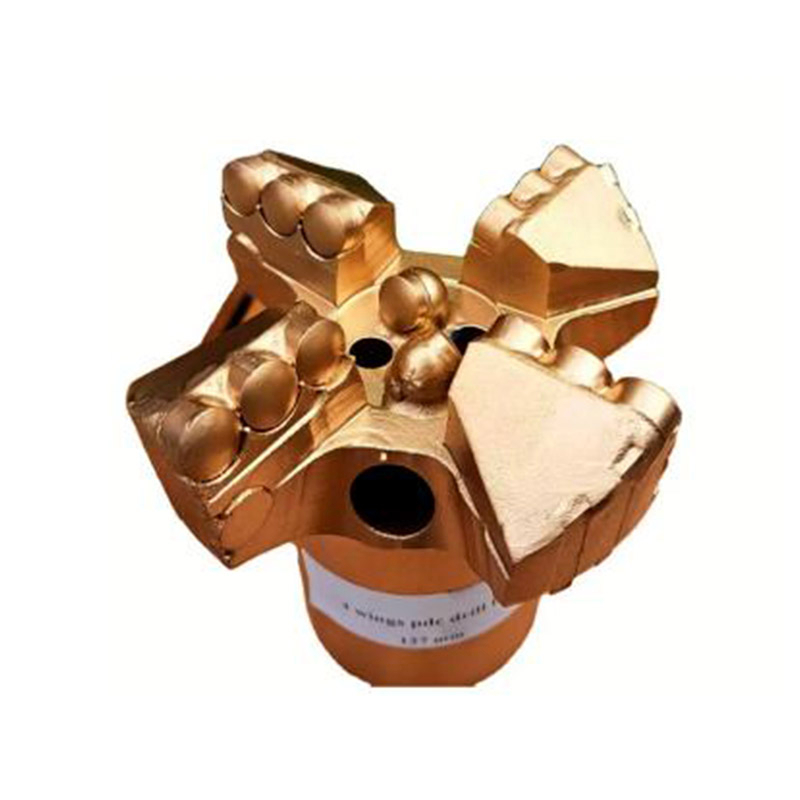

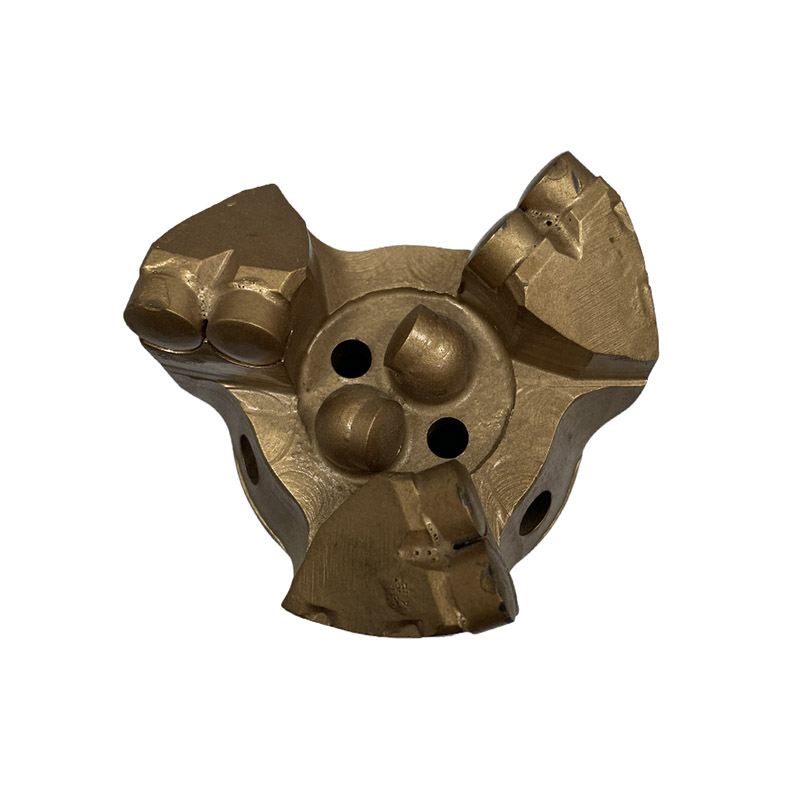

Broca cóncava PDC
La broca cóncava es una broca para equipos de perforación pequeños y ordinarios, que presenta un diseño estructural cóncavo. Esta estructura cóncava mejora la eficiencia y precisión de la perforación. El número y tamaño de los ojos de agua se configuran según el número de alas de la hoja. Adopta material de diamante PDC para fortalecer la resistencia al desgaste y la capacidad de corte, mejorando efectivamente la eficiencia de rotura de rocas y la eliminación de escombros al tiempo que reduce los bloqueos. Además, cuenta con un gran espacio de descarga de escoria, buena estabilidad y alta eficiencia. Se utiliza principalmente para drenaje e inyección de agua en capas de mineral, construcción de drenaje de gas y trabajos de exploración geológica.
1.Tamaño | Los tamaños se pueden personalizar según las necesidades del cliente. |
2.Tipo de broca: | Broca cóncava PDC, perforación sin núcleo. Otros tipos incluyen tres alas, cuatro alas, cinco alas, seis alas, etc. |
3. Tamaño de la herramienta PDC: | 1304、1308、1313、1618、1908.etc. |
4. Material del cuerpo de la válvula: | Diamante compacto, aleación dura, acero 42CrMo, C45#. Las brocas cóncavas PDC del mismo tamaño pueden tener precios diferentes debido al uso de diferentes grados de discos de diamante y materiales principales. Puedes elegir según tus propias necesidades. |
5. Rocas aplicables: | Adecuado para formaciones blandas a medianamente duras. |
6. Color: | Gris, dorado, azul, verde o según los requisitos del cliente. |
Nombre del producto | Broca cóncava PDC | Estándar AISI, ASME, ANSI | |
Proceso de dar un título | ISO 9001:2015, ISO 45001:2018, ISO 14001:2015 | ||
Material | Diamante compacto, aleación dura, acero 42CrMo, C45# | Proceso de fabricación | Forja |
Diámetro | 55~311mm Se pueden personalizar otros tamaños según las necesidades específicas. | Formación | formación suave a medianamente dura |
Marca | Taladro afilado | ||
Característica | La broca PDC adopta una aleación de acero forjado de alta calidad y un cortador PDC, con una excelente técnica de soldadura y un tratamiento térmico de precisión múltiple. | Ventaja | Gran espacio de descarga de polvo, estabilidad superior, larga vida útil y alta eficiencia de perforación. |
Color | Gris, dorado, azul, verde o según los requisitos del cliente. | Especificación | según sea necesario |
Video de inspección previa al envío | Proporcionó | Cantidad mínima de pedido (MOQ) | 10 Uds. |
Informe de prueba mecánica | Proporcionó | Lugar de origen | Henán, China |
Tipo de procesamiento | Forja | Tipo de máquina | Herramienta de perforación |
Embalaje | Caja de cartón | Embalaje de transporte | paquete de poli madera |
Calificación | Coeficiente de Protodyakonov (f) | Formaciones/rocas representativas | Brocas recomendadas |
Grado 1 (suelo suelto) | 0,3~1,0 | Loess secundario, roca roja secundaria, arena blanda sin grava/brecha, diatomita | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 2 (roca suelta) | 1~2 | Roca amarilla, suelo rojo, arcilla turbosa, suelo arenoso, formaciones tipo caolín | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 3 (roca ligeramente blanda) | 2~4 | Esquisto/pizarra/roca pastante/esquisto/capa de arena microcementada fuertemente erosionada | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 4 (Roca ligeramente blanda) | 4~6 | Esquisto, esquisto arenoso, esquisto bituminoso, esquisto carbonáceo, esquisto calcáreo, capa intermedia de esquisto arenoso, piedra caliza arcillosa | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grado 5 (Rock ligeramente duro) | 6~8 | Capa de grava, capa de piedra triturada, pizarra arcillosa derrumbada, pizarra verde de sericita-clorita, esquisto, piedra caliza, mármol | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 6 a 7 (rock medio-duro) | 8~12 | Clorita, mica, pizarra, roca de madera seca, esquisto, caliza silicificada, calcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 8 y 9 (hard rock) | 12~16 | Roca de mica silicificada, gneis, basalto, diorita, piroxenita, cuarzo, pórfido de Anshan | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC, broca tricónica |
Grados 10 a 11 (rock extremadamente duro) | 16~18 | Granito, granodiorita, gneis, riolita, cuarcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Matriz plana, Broca tricónica |
Grado 12 (Rock extremadamente duro) | 18~20+ | Cuarcita, jaspe, hornfels, corindón, cuarzo, pedernal, jaspe | Broca de escariado PDC, Matriz plana, Broca tricónica |
