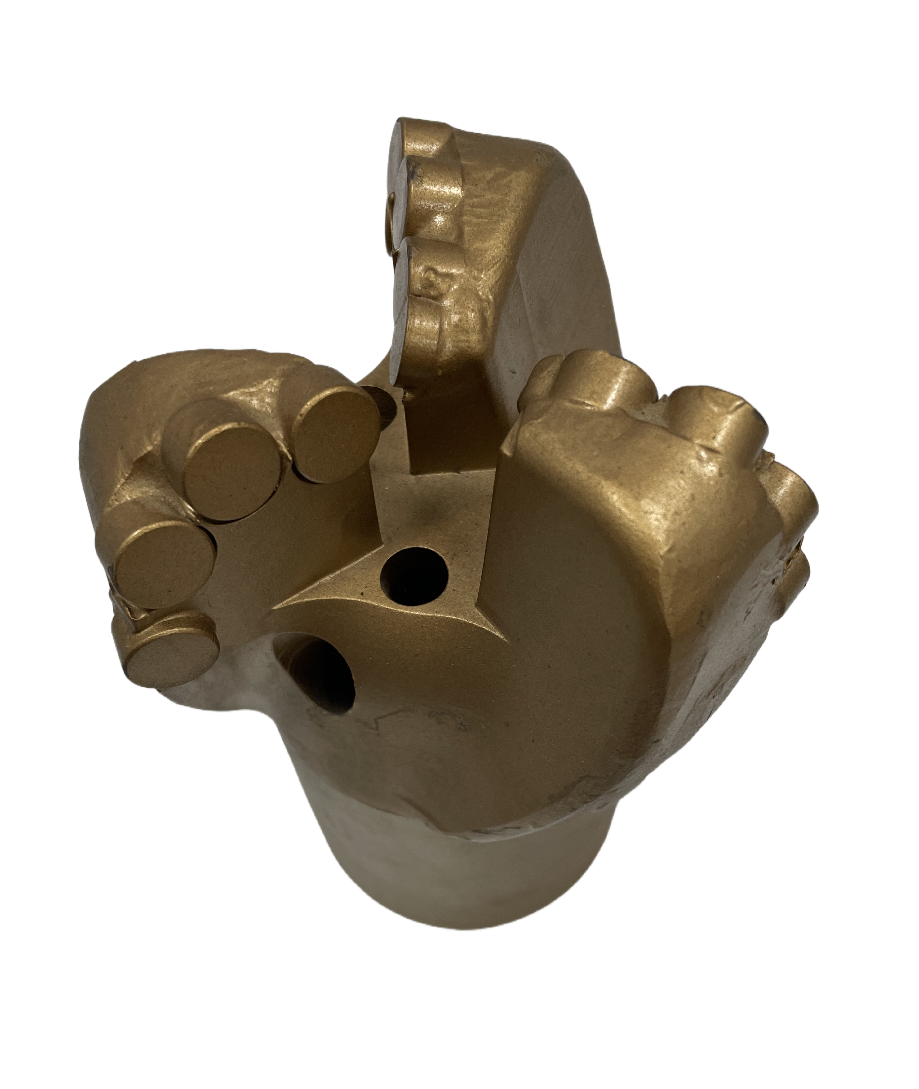

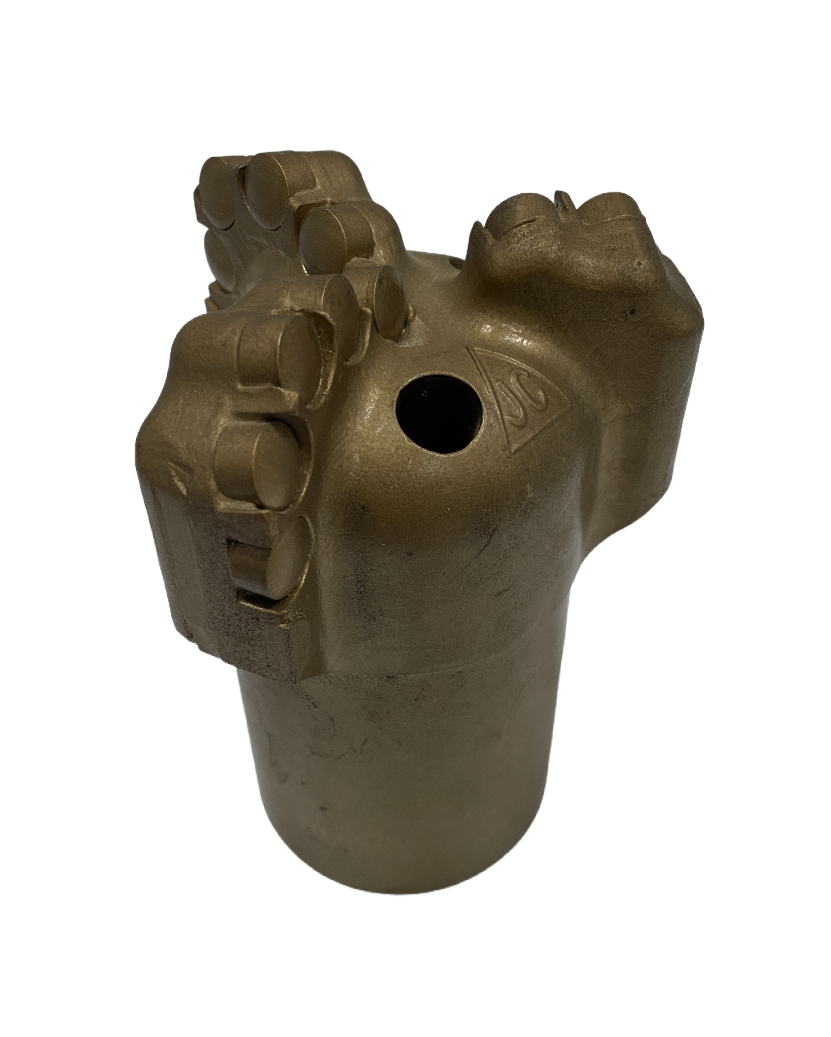

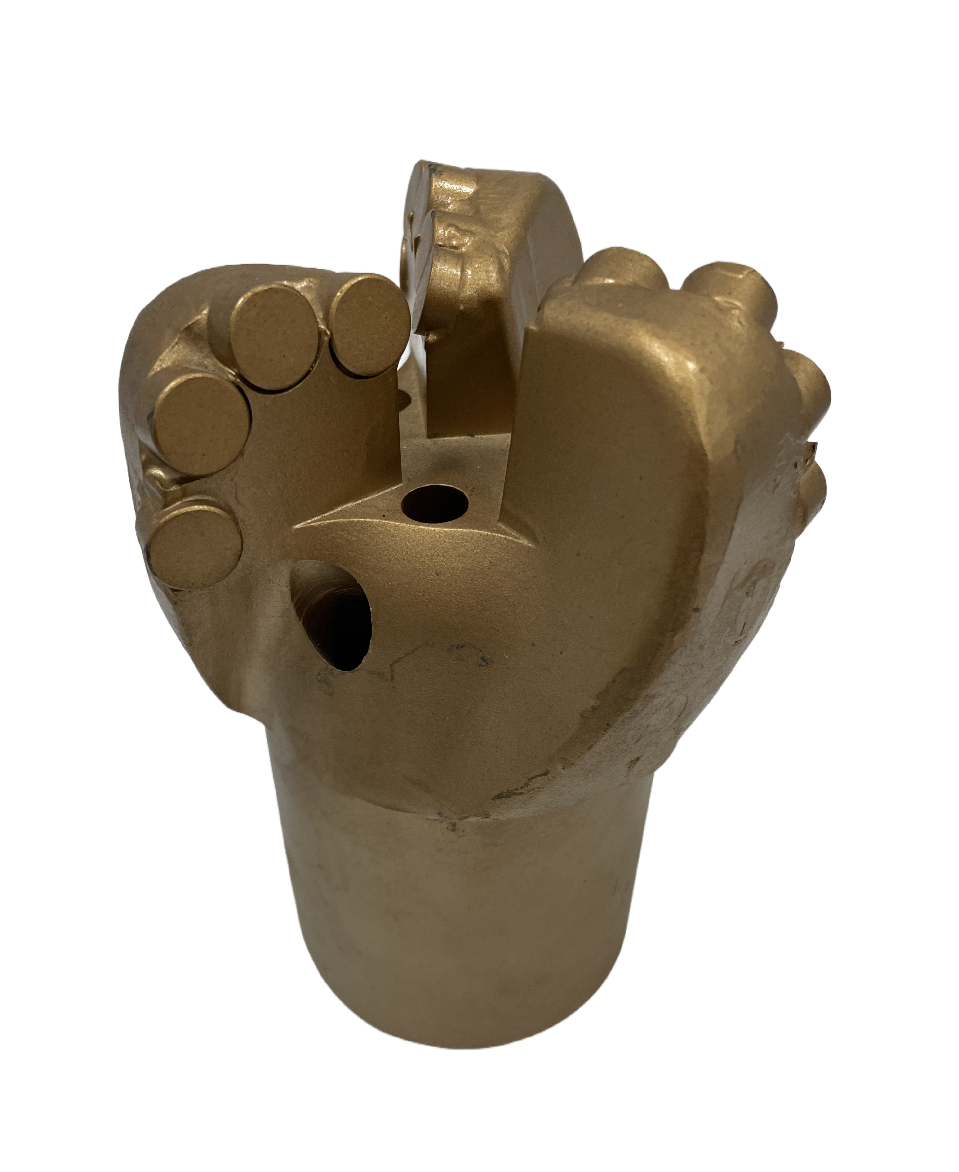

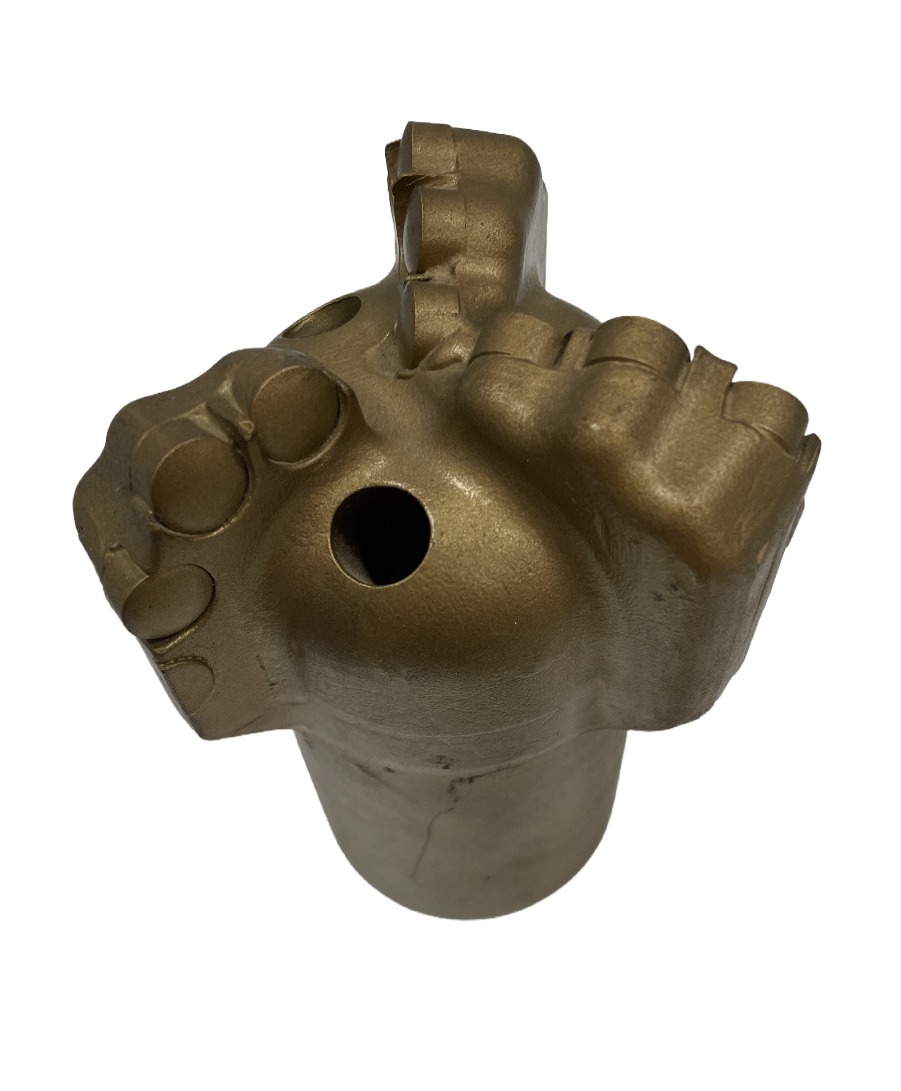

La broca en ángulo de arco Pdc es una herramienta de perforación especializada diseñada para proyectos que requieren máxima estabilidad del pozo y penetración suave. Su exclusivo perfil de ala redondeada (esquina en arco) minimiza la fricción contra la pared del pozo, lo que reduce las fluctuaciones de torsión y previene daños a la pared durante la rotación a alta velocidad. Esta broca es una excelente opción para la perforación de pozos de agua y la exploración geológica en estratos semiduros.
Características clave
Diseño de esquina en arco suave: los bordes redondeados del ala proporcionan un efecto de 'amortiguación', lo que garantiza una experiencia de perforación más suave y una protección superior de la pared del pozo.
Estructura de corte agresiva: equipada con cortadores PDC de primera calidad dispuestos para proporcionar altas tasas de penetración (ROP) y al mismo tiempo mantener un torque equilibrado en la cara de la herramienta.
Flujo hidráulico optimizado: Las grandes ranuras para desechos y los puertos de agua integrados permiten un enfriamiento rápido y una eliminación eficiente de los recortes, evitando que las brocas se formen bolas en capas pegajosas.
Cuerpo de acero de alta resistencia: mecanizado con precisión a partir de acero de aleación de alta calidad con un revestimiento de oro anticorrosión profesional para una mayor durabilidad.
Resistencia al impacto: El diseño de la hoja reforzada está diseñado específicamente para manejar las tensiones de formaciones intercaladas.
| Característica | Especificación |
| Tipo de broca | Broca PDC de esquina de arco/ala redondeada |
| Material del cuerpo | Acero de aleación de alta calidad |
| Diseño de hoja | Alas perfiladas en arco |
| Rango de formación | Suave a medio-duro (lutita, arenisca, marga) |
| Tecnología de corte | PDC premium de alta resistencia |

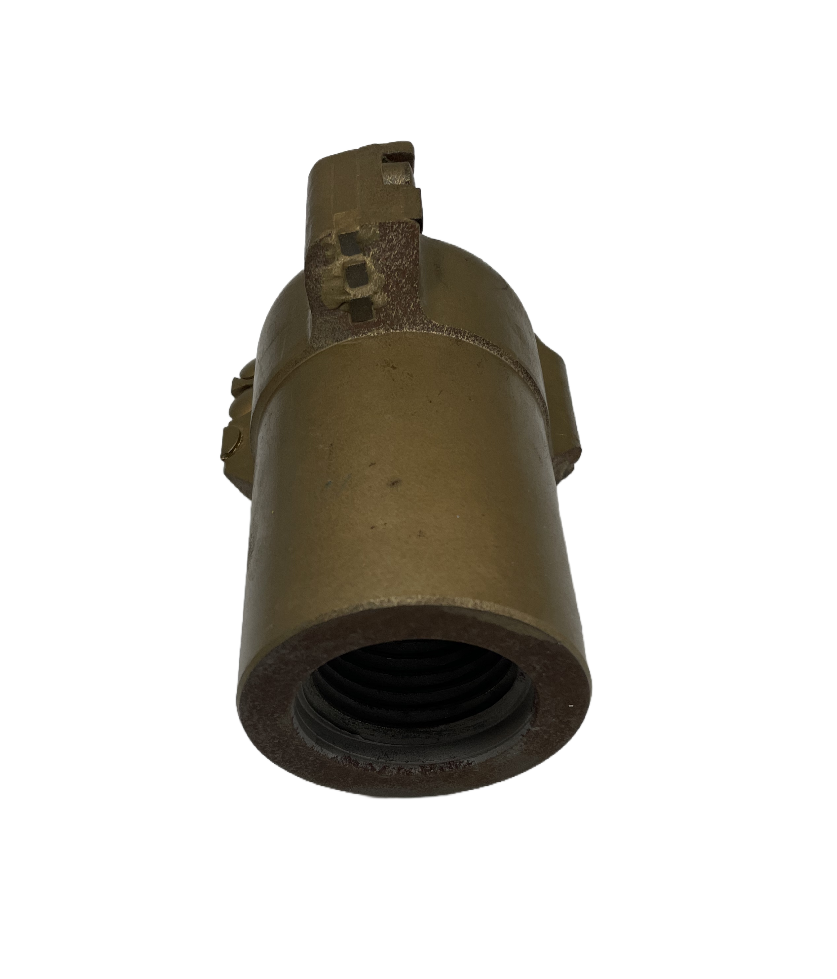

| Hilo de conexión | Estándar API / Personalización de soporte |
Diseño de esquina en arco: el perfil de ala redondeada minimiza el daño por corte en la pared del pozo, lo que garantiza un diámetro del pozo estable y preciso.
Funcionamiento suave: este diseño amortigua eficazmente los impactos de perforación, lo que reduce la vibración y la carga en la plataforma de perforación.
Sistema hidráulico de alto flujo: las amplias ranuras para desechos y los canales de fluido optimizados garantizan que los recortes se descarguen rápidamente mientras se mantiene la broca fría.
Calificación | Coeficiente de Protodyakonov (f) | Formaciones/rocas representativas | Brocas recomendadas |
Grado 1 (suelo suelto) | 0,3~1,0 | Loess secundario, roca roja secundaria, arena blanda sin grava/brecha, diatomita | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 2 (roca suelta) | 1~2 | Roca amarilla, suelo rojo, arcilla turbosa, suelo arenoso, formaciones tipo caolín | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 3 (roca ligeramente blanda) | 2~4 | Esquisto/pizarra/roca pastante/esquisto/capa de arena microcementada fuertemente erosionada | Broca de arrastre PDC, Broca de escariado PDC, Broca guía combinada PDC |
Grado 4 (Roca ligeramente blanda) | 4~6 | Esquisto, esquisto arenoso, esquisto bituminoso, esquisto carbonáceo, esquisto calcáreo, capa intermedia de esquisto arenoso, piedra caliza arcillosa | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grado 5 (Rock ligeramente duro) | 6~8 | Capa de grava, capa de piedra triturada, pizarra arcillosa derrumbada, pizarra verde de sericita-clorita, esquisto, piedra caliza, mármol | Broca de arrastre PDC, Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 6 a 7 (rock medio-duro) | 8~12 | Clorita, mica, pizarra, roca de madera seca, esquisto, caliza silicificada, calcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC |
Grados 8 y 9 (hard rock) | 12~16 | Roca de mica silicificada, gneis, basalto, diorita, piroxenita, cuarzo, pórfido de Anshan | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Broca guía combinada PDC, broca tricónica |
Grados 10 a 11 (rock extremadamente duro) | 16~18 | Granito, granodiorita, gneis, riolita, cuarcita | Broca cóncava PDC, Broca de ángulo de arco PDC, Broca escariadora PDC, Matriz plana, Broca tricónica |
Grado 12 (Rock extremadamente duro) | 18~20+ | Cuarcita, jaspe, hornfels, corindón, cuarzo, pedernal, jaspe | Broca de escariado PDC, Matriz plana, Broca tricónica |
